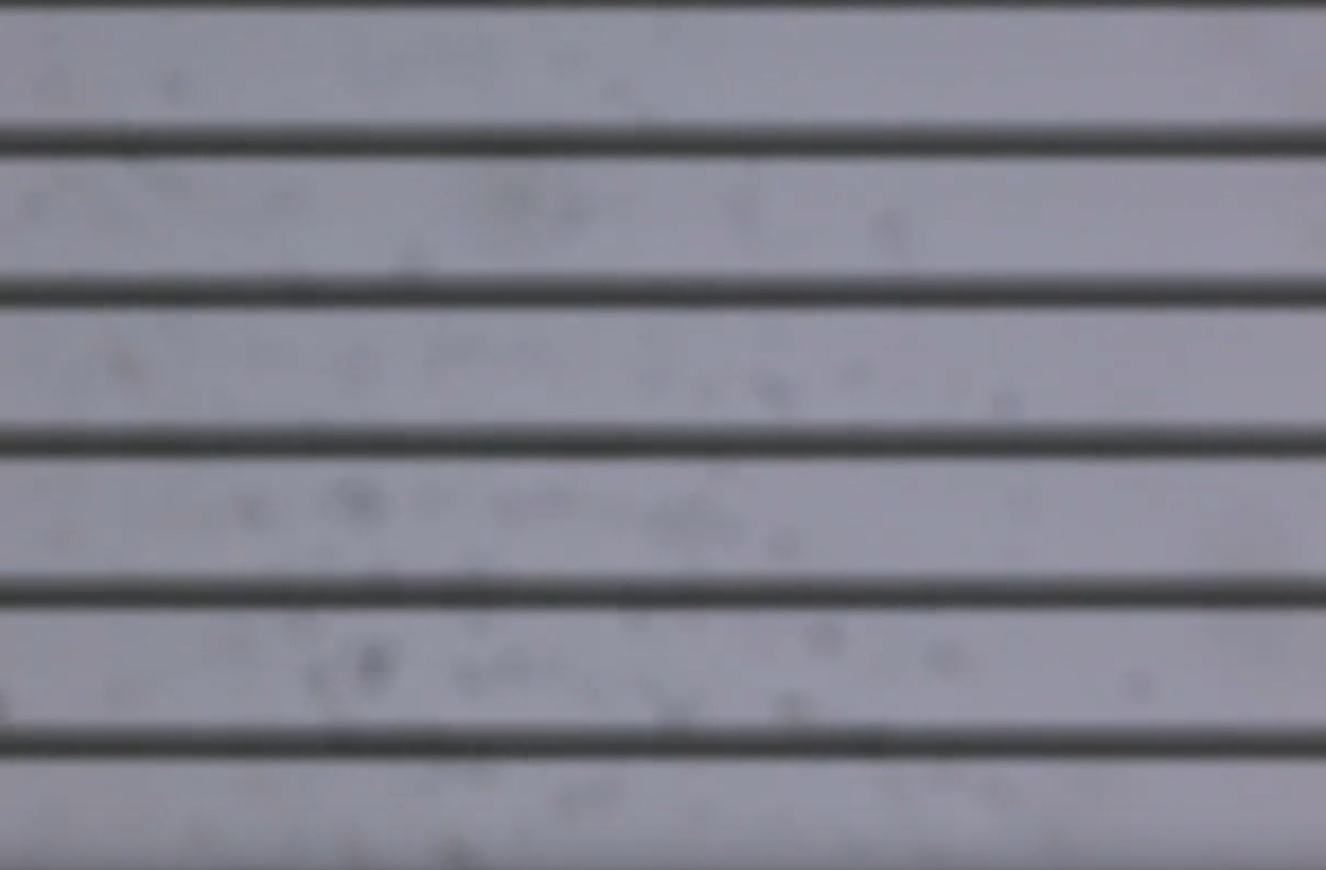

ในกระบวนการถ่ายภาพด้วยกล้องจุลทรรศน์ ปัญหาหน้าจอกระพริบหรือการปรากฏของแถบแนวนอนในภาพเป็นปัญหาที่พบได้บ่อย ซึ่งอาจส่งผลต่อประสบการณ์การสังเกตและความแม่นยำในการวิเคราะห์
บทความนี้ได้รวบรวมสาเหตุอย่างเป็นระบบและเสนอแนวทางแก้ไขที่ตรงจุด เพื่อช่วยให้ผู้ใช้ปรับปรุงคุณภาพการถ่ายภาพได้อย่างรวดเร็ว
การวิเคราะห์สาเหตุของปัญหา
1.ปัญหาด้านแหล่งกำเนิดแสง
- ความถี่ไม่ตรงกัน: ความถี่ของแหล่งกำเนิดแสงของกล้องจุลทรรศน์หรือของแหล่งจ่ายไฟของจอแสดงผล (เช่น 50Hz/60Hz) ไม่สอดคล้องกับความถี่ในการสุ่มสัญญาณของระบบถ่ายภาพ ส่งผลให้เกิดอาการหน้าจอกระพริบ
- ความเสถียรของแหล่งกำเนิดแสงไม่ดี: ความเสื่อมสภาพของแหล่งกำเนิดแสง ความผันผวนของแรงดันไฟฟ้า หรือข้อบกพร่องในการออกแบบวงจรขับ LED ล้วนอาจทำให้ความเข้มแสงผันผวนและเกิดการกระพริบได้
2.ปัญหาด้านกล้องกล้องจุลทรรศน์
- ความไวของพิกเซลที่แตกต่างกัน: ความไวที่ไม่สม่ำเสมอระหว่างพิกเซลของกล้องทำให้เกิดการเปลี่ยนแปลงความสว่างเป็นคาบได้ง่าย ซึ่งแสดงผลออกมาเป็นแถบแนวนอน
- ชิปรับภาพรับภาระเกินพิกัด: ความผิดเพี้ยนของสัญญาณของชิปภายใต้ความเข้มแสงสูงทำให้เกิดอาการหน้าจอกระพริบหรือสัญญาณรบกวนในภาพ
3.ปัญหาด้านฮาร์ดแวร์
- อัตราการรีเฟรชของการ์ดจอและจอแสดงผลไม่ตรงกัน: ความแตกต่างของอัตราการรีเฟรชทำให้เกิดอาการหน้าจอกระพริบได้ง่าย
- ไดรเวอร์การ์ดจอผิดปกติ: เวอร์ชันของไดรเวอร์ที่ล้าสมัยหรือปัญหาด้านความเข้ากันได้อาจทำให้การแสดงผลภาพผิดปกติ
4.ปัญหาด้านการตั้งค่าซอฟต์แวร์
- เวลารับแสงไม่เหมาะสม: เวลารับแสงที่สั้นเกินไปอาจทำให้การรีเฟรชภาพไม่สม่ำเสมอ
- ข้อบกพร่องของอัลกอริทึม: ซอฟต์แวร์ไม่สามารถขจัดความผันผวนของแหล่งกำเนิดแสงได้อย่างมีประสิทธิภาพ นำไปสู่การกระพริบของหน้าจอเป็นคาบ
แนวทางแก้ไขที่ตรงจุด
1.การเพิ่มประสิทธิภาพแหล่งกำเนิดแสง
- จับคู่ความถี่: ให้แน่ใจว่าความถี่ของแหล่งกำเนิดแสงสอดคล้องกับความถี่ในการสุ่มสัญญาณของกล้อง (เช่น สำหรับการถ่ายภาพฟลูออเรสเซนต์ แนะนำให้ใช้แหล่งกำเนิดแสง LED ที่มีความเสถียร)
- เปลี่ยนแหล่งกำเนิดแสงที่เสื่อมสภาพ: ตรวจสอบและเปลี่ยนชิ้นส่วนที่เสื่อมสภาพเป็นประจำเพื่อรักษาความเข้มแสงให้คงที่ สำหรับแหล่งกำเนิดแสง LED ให้ตรวจสอบว่าวงจรขับทำงานปกติหรือไม่
2.การสอบเทียบกล้องกล้องจุลทรรศน์
- ปรับเวลารับแสง: ตั้งค่าเวลารับแสงให้เหมาะสมตามลักษณะของตัวอย่าง เพื่อหลีกเลี่ยงภาระเกินพิกัดของชิป
- เปิดโหมดป้องกันการกระพริบ: กล้องบางรุ่นรองรับฟังก์ชันป้องกันการกระพริบ ซึ่งสามารถลดแถบที่เกิดเป็นคาบได้อย่างมีประสิทธิภาพ
3.การปรับแต่งอุปกรณ์ฮาร์ดแวร์
- ซิงโครไนซ์อัตราการรีเฟรช: ปรับอัตราการรีเฟรชของการ์ดจอและจอแสดงผลให้ตรงกัน (เช่น 60Hz)
- อัปเดตไดรเวอร์การ์ดจอ: ติดตั้งไดรเวอร์เวอร์ชันล่าสุดเพื่อให้มั่นใจถึงความเข้ากันได้และประสิทธิภาพ
- ตรวจสอบสถานะของจอแสดงผล: แยกแยะสาเหตุของการกระพริบที่เกิดจากความขัดข้องของฮาร์ดแวร์ออกไป
4.การปรับพารามิเตอร์ของซอฟต์แวร์
- อัปเกรดเวอร์ชันซอฟต์แวร์: อัปเดตเป็นเวอร์ชันล่าสุดเพื่อแก้ไขข้อบกพร่องของอัลกอริทึมที่ทราบอยู่แล้ว
- ปรับพารามิเตอร์การรับแสงให้เหมาะสม: หากความถี่ของไฟฟ้ากระแสสลับเป็น 50Hz แนะนำให้ตั้งเวลารับแสงเป็นจำนวนเท่าของ 1/100 วินาที และเพิ่มเวลารับแสงให้สอดคล้องกัน
- ปรับพารามิเตอร์การประมวลผลภาพ: ลดแถบแนวนอนด้วยการปรับเกน ออฟเซ็ต และช่วงไดนามิก
5.การบำรุงรักษาและการสอบเทียบระบบทางแสง
- ทำความสะอาดชิ้นส่วนทางแสง: ทำความสะอาดฝุ่นและคราบสกปรกบนพื้นผิวของเลนส์วัตถุ คอนเดนเซอร์ ฯลฯ เป็นประจำ
- สอบเทียบความสม่ำเสมอของระบบทางแสง: ใช้เครื่องมือเฉพาะทางในการสอบเทียบระบบทางแสง เพื่อให้มั่นใจว่าแสงสว่างมีความสม่ำเสมอ
มาตรการป้องกันและการบำรุงรักษา
1.แผนการบำรุงรักษาตามรอบ:
- ทำความสะอาดชิ้นส่วนทางเดินแสง และสอบเทียบแหล่งกำเนิดแสงและกล้องทุกไตรมาส
- อัปเดตซอฟต์แวร์และไดรเวอร์เพื่อให้มั่นใจถึงความเข้ากันได้ของระบบ
2.ขั้นตอนการปฏิบัติงานที่เป็นมาตรฐาน:
- ผู้ปฏิบัติงานต้องได้รับการฝึกอบรมอย่างมืออาชีพ เพื่อหลีกเลี่ยงความผิดปกติของฮาร์ดแวร์หรือซอฟต์แวร์ที่เกิดจากการใช้งานผิดวิธี
3.การควบคุมสภาพแวดล้อม:
- รักษาอุณหภูมิและความชื้นในห้องปฏิบัติการให้คงที่ และหลีกเลี่ยงไม่ให้อุปกรณ์ถูกแสงจ้าโดยตรง
ปัญหาต่างๆ เช่น หน้าจอกระพริบและแถบแนวนอนในกล้องจุลทรรศน์ ส่วนใหญ่เกิดจากการตั้งค่าแหล่งกำเนิดแสง กล้อง ฮาร์ดแวร์ หรือซอฟต์แวร์ที่ไม่เหมาะสม คุณภาพการถ่ายภาพจะดีขึ้นอย่างเห็นได้ชัดด้วยการจับคู่ความถี่ การสอบเทียบอุปกรณ์ การปรับพารามิเตอร์ให้เหมาะสม และการบำรุงรักษาตามรอบ
ตัวอย่างเช่น การใช้กล้องจุลทรรศน์ MSHOT จากกว่างโจวร่วมกับซอฟต์แวร์ถ่ายภาพที่รองรับ ผสานกับแหล่งกำเนิดแสง LED ที่มีความเสถียรและซอฟต์แวร์ถ่ายภาพประสิทธิภาพสูง จะช่วยให้ได้แพลตฟอร์มการถ่ายภาพที่เชื่อถือได้มากขึ้น ท้ายที่สุด ผู้ใช้จำเป็นต้องปรับการตั้งค่าอย่างยืดหยุ่นตามความต้องการใช้งานจริง เพื่อให้ได้การสังเกตและการวิเคราะห์ระดับจุลทรรศน์ที่มีคุณภาพสูง
